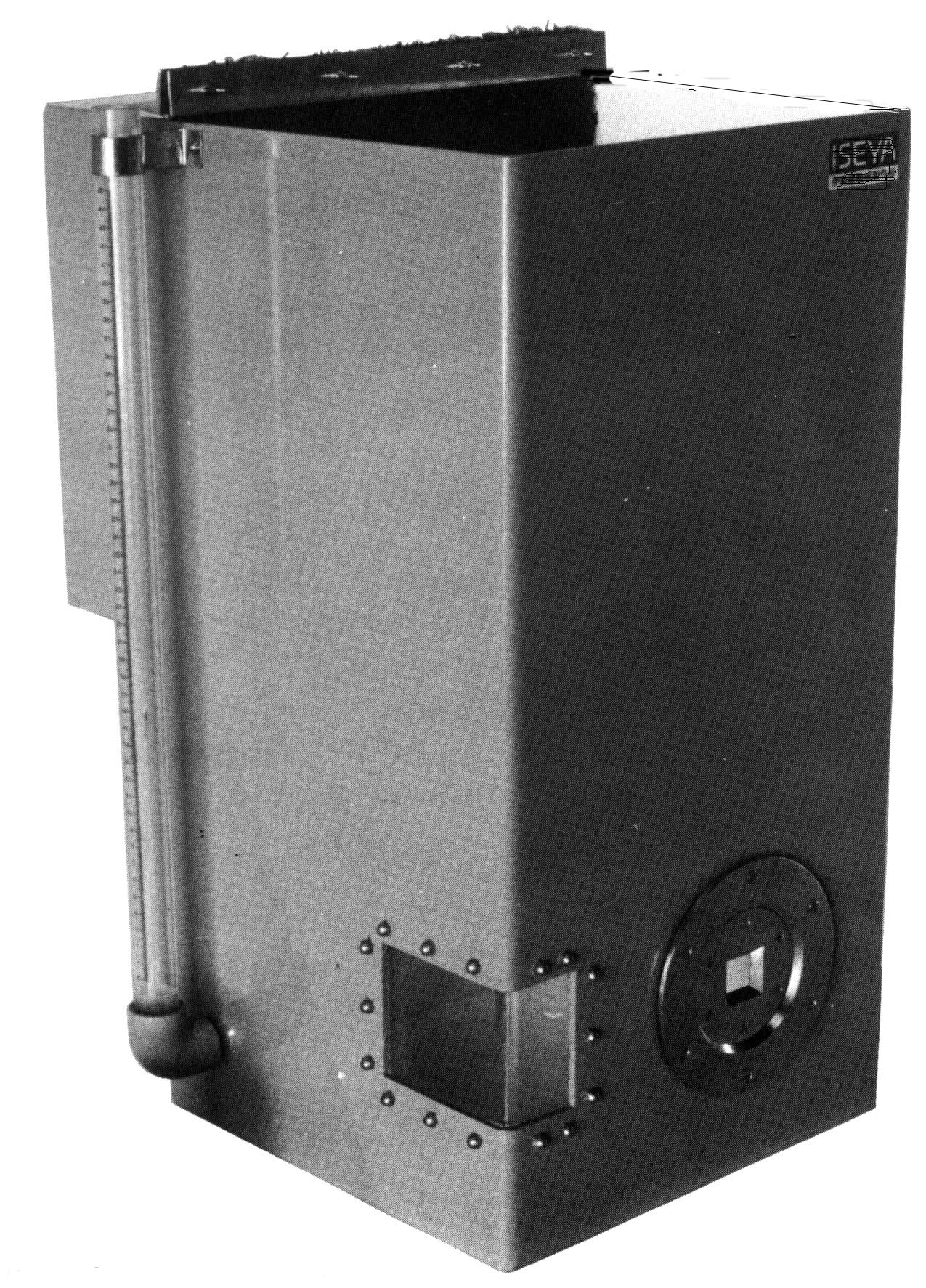

Orifice Meter Unit (오리피스실험) Model : DY-17A



 수조 내용적

 W300 x D300 x H600 mm

 수조 재질

 Stainless Steel

 Piezometer

 Scale 1 mm Unit

 관 측 창

 80 mm x 150 mm

 정 류 부

 W140 x D100 x H300 mm

 Over Flow 부

 W140 x D100 x H300 mm

 정방형 Orifice

 황동제 20mm x 20mm : 4㎠

 원형 Orifice

 황동제 D = 22.59mm :4㎠

 Holder의 Capsule

 투명체 D = 30 mm

 Size

 W350 x D400 x H600 mm

 부 속 품

 각 orifice  고무전 및 취부나사
 정류급수관 1개, 정류sheet 1매
