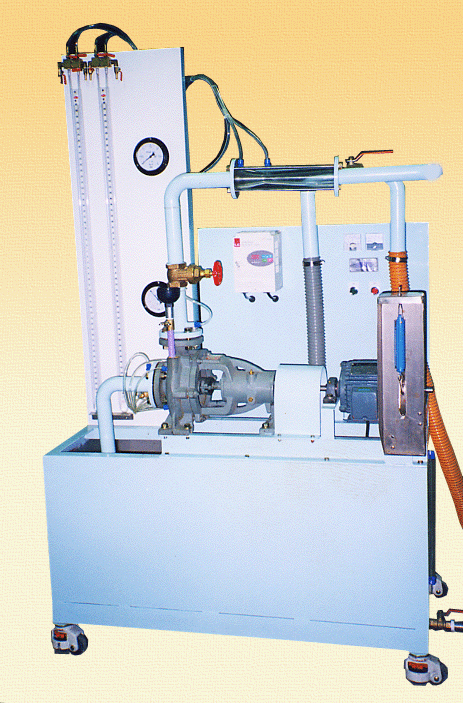

원심펌프 실험장치 (Centrifugal Pump Tester)
Model No. : DY-24

1. 개 요

   1) 일정한 회전 속도로 운전하고 있는 Centrifugal pump에 대해서 각 양수 량에서의
       양정(H), 수동력(L),축동력(Ls) 및 효율을 구하고 유량에 대한  관계를 비교하여
       그 특성을 이해하고 펌프의 운전 성능을 검토하고 나아가 동작 물질(물)을 수반
       하는 유체 기계의 제반 성질을 이해하는데 그 목적이 있다.
   2) 최고 효율점의 유량,양정,회전수를 기초로 하여 비교 회전도를 계산한다.
   3) 펌프는 기계적 에너지를 주어서 유체 에너지를 얻는 장치로서 그 중 원심 펌프는
       70%를점하는 중요한 장치이다.

2. 사 양

    원심 펌프

    : 0.1㎥/min. x 8 m

    모       터

    : 1 HP (0.75 KW)

    계량 수조

    : 120 liters

    저 수 조

    : 300 litres

    벤튜리 메터

    : Ø32 -  25 mm

    마노메터

    : 1000mm x 2 ea

    압 력 계

    : -76cmHg ~ 1 Kg/㎠ ........... 1 ea
      2 Kg/㎠  ........................... 1 ea

    다이나모메터

    : 스프링 바란스 형

    속도 조절

    : 인버터 콘트롤

    전       원

    : AC 220V, 60Hz
